產品詳細信息

精密型三維掃描儀性能參數

 1) 單幅掃描范圍：100mm（X）X75mm（Y）/50mm（X）X40mm（Y）

 2) 光柵發生器： LED冷光源，黑白數字光柵投影器，分辨率1280X768；

 3) 單幅測量精度： ±0.01mm

 4) 測量點距：0.04mm～0.08mm；

 5) 掃描時間（每幅,秒）：＜3s；

 6) 掃描景深：50mm；

 7) 單次掃描分辨率 1,310,000 / 3,000,000 / 5,000,000;

 8) 掃描頭重量：2.8Kg

 9) 掃描頭尺寸：300mmX200mmX160mm

 10) 點云輸出格式：GPD, STL, ASC, IGS,WRL等;能與常見的逆向軟件、CAD軟件兼容

精密型三維掃描儀掃描軟件功能

1）具備系統標定、點云掃描、三維顯示等基本功能；

2）掃描軟件3DSS V12.0

3）具備參考點識別與全自動拼接功能；

4）具備深色物體掃描功能；

5）數據輸出格式：掃描軟件具備GPD和STL輸出格式，可以輸出ASC、WRL(紋理特征）以及具有法向量的四邊形網格；

6）在掃描得到物體三維形狀的同時還可以掃描得到并且輸出紋理信息；

7) 掃描數據自動保存，不占用掃描時間；

8）支持對重疊點云自動選取較佳數據,自動裁剪，具有局部法向量，geomagic軟件處理時，必須能夠運用"select best data"功能，根據法向量自動判斷哪個數據較好，從而自動剔除不好的數據；

9）能很好處理1mm左右薄壁件的掃描數據。

產品應用

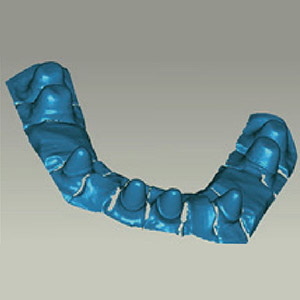

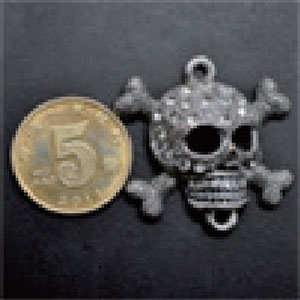

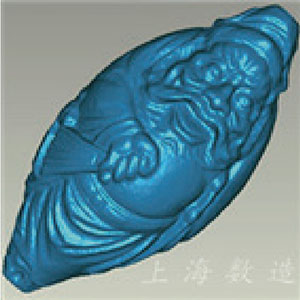

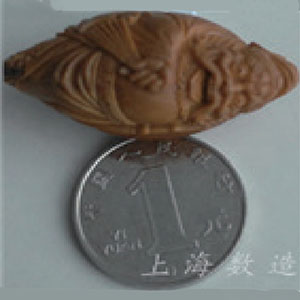

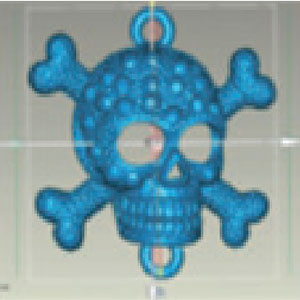

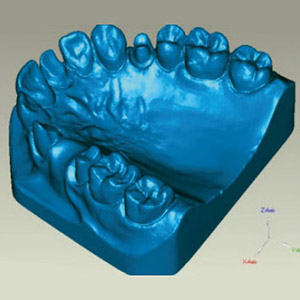

3DSS精密型三維光學掃描儀對小物體的細節和紋飾還原能力強，可用于對下列物品的掃描:牙模、精細工藝品、珠寶 、精密模具雕刻（核雕、玉雕等）

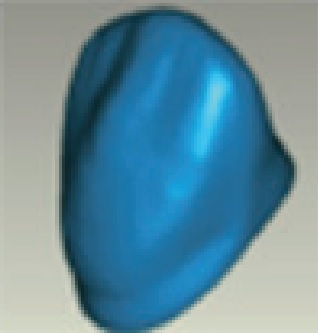

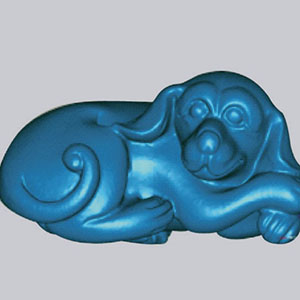

應用案例
